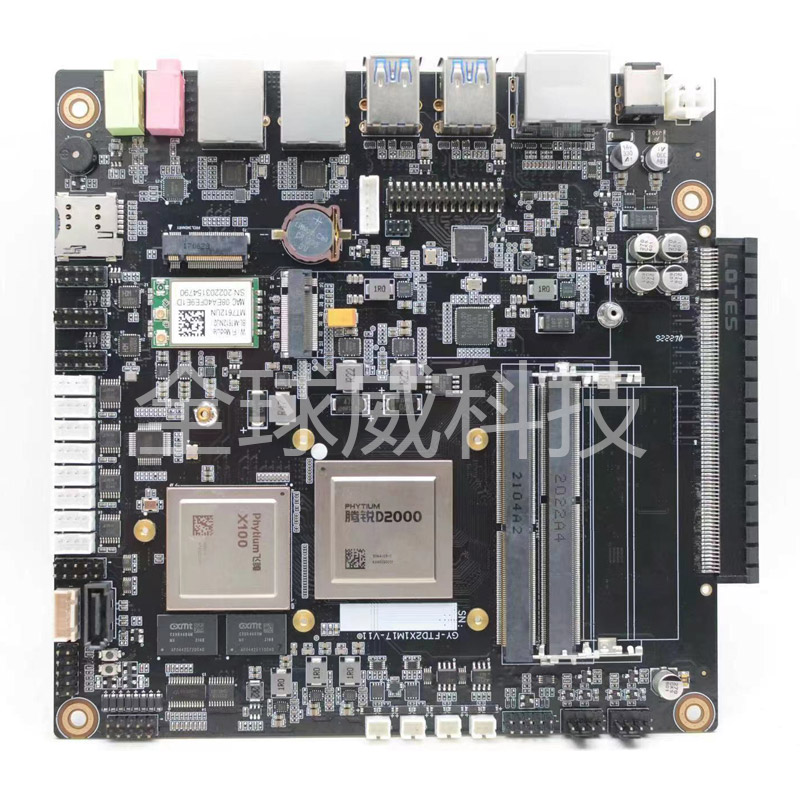

国产飞腾D2000八核工控主板_整机_支持定制

飞腾主板产品特点

--国产飞腾8核处理器+飞腾自研X100桥片组合

--整版芯片全国产化设计

赢咖4 --接口全：10个USB接口、9个串口、

赢咖4 --2个485接口、2个CAN接口

--支持1U高度的PCIE扩展

--双千兆接口

--支持4G/5G模块无线上网

飞腾主板产品概述

赢咖4 尺寸 170x170mm

CPU 国产飞腾处理器腾锐D2000/8标准版，

赢咖4 主频2.3Ghz，8MB高速L2缓存，4MB

高速L3缓存，TDP:40W

赢咖4 桥片 国产飞腾X100标准版，

GPU频率600MHz，TDP:15W

赢咖4 显示 板载4G国产长鑫显存颗粒

网络 2x国产裕太微千兆PHY芯片

WIFI模块（非国产，默认不提供）

音频 国产USB声卡芯片

赢咖4 BIOS 自研UEFI

散热方式 滚珠静音大风扇加全铝散热片

飞腾主板内部接口

内存槽 支持2条SODIMM DDR4 2400/2666,最大单条支持32G

赢咖4 "M.2（M-key）"

赢咖4 "M.2（B-key）"

SATA SATA 3.0标准插座

SATA电源 2.0间距4pin插座

SIM卡座 标准MicroSIM卡座

赢咖4 来电开机 2.54间距排针，通过跳线帽切换

赢咖4 LVDS 2.0间距排针，30Pin

LVDS背光 2.0间距插座，6Pin

GPIO 2.54间距排针，10Pin

赢咖4 风扇插座 CPU风扇供电插座，4Pin

串口插针 共9组，1组9针全串口，8组2.0间距4Pin插座

CAN插座 2xCAN接口，2.0间距

485接口 2x485接口，2.0间距

面板扩展 2.54间距排针，10Pin

PCIE扩展 标准x16 PCIE扩展接口（仅限x8带宽资源）

标准2280接口，用于接入高速固态SSD硬盘

赢咖4 标准2242接口，用于扩展4G/5G无线通讯模块，配合SIM卡使用

飞腾主板背面接口

电源接口 标准DC座，外径5.5mm，内径2.5mm

显示接口 1xHDMI接口

1xDP接口

网络接口 2x千兆RJ45带灯接口

赢咖4 USB 4xUSB3.0接口

音频接口 1x音频输出接口，1x音频输入接口

飞腾主板工作环境

工作温度 0°C~60°C

赢咖4 存储温度 -20°C~80°C

环境湿度 10%~90% 无冷凝

飞腾主板操作系统及其他

赢咖4 操作系统 银河麒麟（X100版）、统信UOS（X100版）

赢咖4 "1x外接硬盘2合1线材

配件：机箱后挡板、CPU散热模组"  飞腾工控主板
